高铬铸铁是一种多元合金，与高锰钢不同，其可以加入其他合金形成复合硬质相，现将几种金属元素在高铬铸铁中的作用介绍如下：

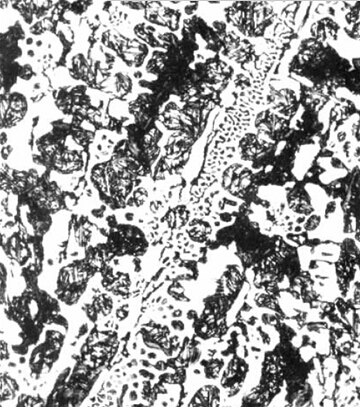

图（1）高铬铸铁的金相组织
1．碳和铬
碳和铬的主要作用是保证铸铁中碳化物数量和形态。随着C量提高，碳化物增多；随着Cr/C比的增加，共晶碳化物的形貌经历了由连续网状→片状→杆状连续程度减小的过程，共晶碳化物晶体类型经历由M3C→M3C+M7C3→M7C3的变化过程。有资料指出：当共晶碳化物不变，且Cr/C为6.6-7.1时，高铬铸铁的断裂纹扩展能力最强。根据这些原理，宜将C量定为3.1-3.6%，Cr量为20-25%。基体中的Cr还可以提高材料的淬透性。
2．镍
其作用是增加高铬铸铁的淬透性，抑制奥氏体基体向珠光体的转变，促进马氏体基的形成。
3．钨
其作用是细化晶粒，提高硬度，增加耐磨性。
4．高效稀土复合变质剂

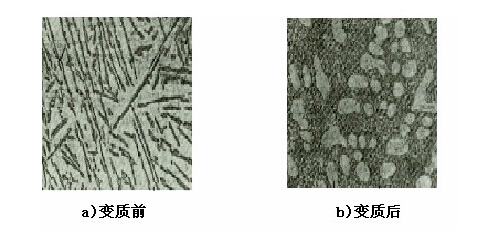

图（2）稀土变质剂在高铬铸铁中应用的前后对比
其作用是脱氧和去硫，从而抑制夹杂物在晶界的偏聚，改善晶界状况；另外，由于稀土元素偏聚、吸附在碳化物择优长大的方向上，使碳化物的生长受到抑制，从而使其变得均匀、孤立，而其他变质元素可以形成弥散分布的碳、氮化合物，阻止晶粒长大，从而细化晶粒。稀土复合变质剂的以上作用不仅改善材料的显微组织，而且可使材料的性能特别是冲击韧性明显提高。本高效稀土复合变质剂的加入量取0.2-0.5%为宜。
以上这几中合金都是高铬衬板中常用的，每种合金的含量都要科学的加入，不然会反而起到负面作用。
