输煤斗轮机落煤管耐磨衬板技术要求

一、技术要求

1、衬板安装在输煤#1、2斗轮机落煤管，重约37.6吨。
2、衬板采用高耐磨钢板，供方需派人现场测绘并加工成型。
3、衬板特性为承受冲击、挤压、物料磨损等恶劣工况，破坏形式以磨损消耗为主，部分断裂、变形。
4、衬板切割、钻孔等加工工艺需保证不影响其物理性能。
5、衬板与壳体连接采用沉头螺栓联接同定，供方需配套提供相应的螺栓、 螺母及垫圈
6、衬板连接螺栓必须要求硬度高，耐磨性好，为沉头螺栓，螺丝头不能高于衬板平而。
7、耐磨衬板厚度为15mm。

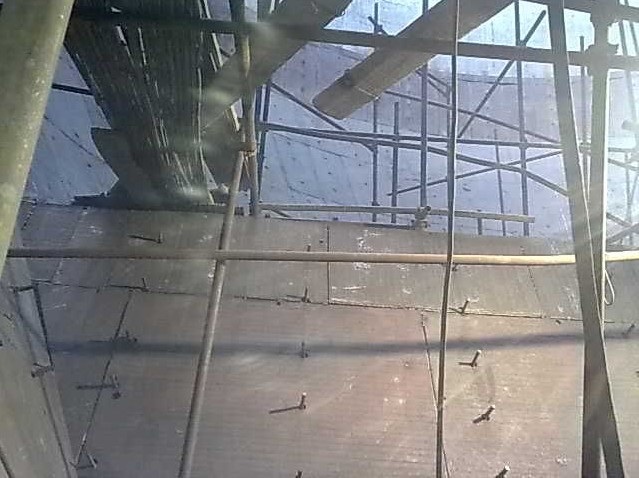

图（1）落煤管耐磨衬板安装现场
8、衬板材料主要的技术指标：
C含量≤0.35％
Si含量≤0.8％
Mn含量≤1.5％
P含量≤0.025％
S含量≤0.01％
Cr含量≤30％
Mo含量≤0.5％
B含量≤0.005％
室温状态下硬度：450-530HB
屈服强度(MPa)： 1300 (XAR500〉
抗拉强度(MPa)： 1600〔XAR500〕
延伸率(％)： 9〔XAR500〕
纵向V缺口夏比冲击试验(J)：25（XAR500，-20℃）

图（2）耐磨衬板专用直读光谱仪

二、质量保证和验收

1、卖方须向买方提供产品出厂的检验证明书。
2、衬板到货场后，将取样材进行光谱测试或送权威机构检测，检测合格后， 给予办理验收手续。
3、衬板保质期为一年，使用寿命不低于三年。
