高锰钢衬板
产品型号： 高锰钢衬板 主要特点：抗冲击，韧性好，冲击硬化 技术参数: 最薄厚度 15 铸造材质 铬Cr锰Mn 安装方式 螺栓固定，硬度 HRC50 比重 7.8以内 锰含量 13以上 生产工艺 熔铸
|
产品型号：高锰钢衬板
|
|
主要特点：抗冲击，韧性好，冲击硬化 |
|
技术参数: |
|
最薄厚度
|
15mm
|
铸造材质
|
锰Mn
|
|
安装方式
|
螺栓固定，不易焊
|
硬度
|
HRC30，冲击硬化50
|
|
密度
|
7.8以内
|
锰含量
|
13以上
|
|
生产工艺
|
熔铸
|
品质极别
|
B级
|
|
抗冲击
|
强
|
包装
|
捆装
|
|
工作温度
|
-60℃~600℃
|
切割设备
|
来图定制
|
|
供货周期
|
15日
|
付款方式
|
10
|
|
可否定制 |
可以
|
图纸设计
|
可以提供
|
|
高锰钢衬板(high manganese steel)
含锰量在10％以上的合金钢。1882年第一次获得奥氏体组织的高锰钢衬板，1883年英国人哈德菲尔德(R．A．Hadfield)取得了高锰钢衬板专利。高锰钢衬板依其用途的不同可分为两大类：

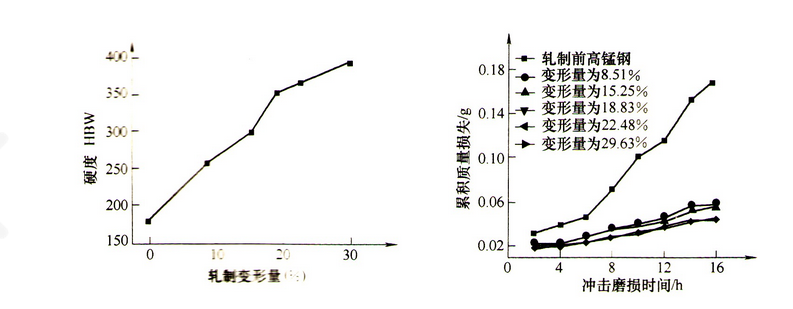

图（1）是高锰钢冲击磨损重量损失与时间关系
(1)耐磨衬板。这类钢含锰10％～15％，碳含量较高，一般为0.90％～1.50％，大部分在1．0％以上。
其化学成分为(％)：C0．90～1．50Mn10.0～15．0 Si0．30～1.0 S≤0.05 P≤0.10这类高锰钢衬板的用量最多，常用来制作挖掘机的铲齿、圆锥式破碎机的轧面壁和破碎壁、颚式破碎机岔板、球磨机衬板、铁路辙岔、板锤、锤头等。
上述成分的高锰钢衬板的铸态组织通常是由奥氏体、碳化物和珠光体所组成，有时还含有少量的磷共晶。碳化物数量多时，常在晶界上呈网状出现。因此铸态组织的高锰钢衬板很脆，无法使用，需要进行固溶处理。通常使用的热处理方法是固溶处理，即将钢加热到1050～1100℃，保温消除铸态组织，得到单相奥氏体组织，然后水淬，使此种组织保持到常温。热处理后钢的强度、塑性和韧性均大幅度提高，所以此种热处理方法也常称为水韧处理。热处理后力学性能为：σb615～1275MPa σ 0.2340～470MPa ζ15％～85％ ψ15％～45％ aKl96～294J／cm2 HBl80～225
高锰钢衬板经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。
奥氏体组织的高锰钢衬板受到冲击载荷时，金属表面发生塑性变形。形变强化的结果，在变形层内有明显的加工硬化现象，表层硬度大幅度提高。低冲击载荷时，可以达到HB300～400，高冲击载荷时，可以达到HB500～800。随冲击载荷的不同，表面硬化层深度可达10～20mm。高硬度的硬化层可以抵抗冲击磨料磨损。高锰钢衬板在强冲击磨料磨损条件下，有优异的抗磨性能，故常用于矿山、建材、火电等机械设备中，制作耐磨件。在低冲击工况条件下，因加工硬化效果不明显，高锰钢衬板不能发挥材料的特性。
中国常用的高锰钢衬板的牌号及其适用范围是：ZGMn13—1(C 1.10％～1.50％)用于低冲击件，ZGMn13—2(C1.00％～1.40％)用于普通件，ZGMn13—3(C0.90％～1.30％)用于复杂件，ZGMn13-4(C0.90％~1.20％)用于高冲击件。以上4种牌号钢的锰含量均为11.0％～14.0％。
在冲击载荷作用的冷变形过程中，由于位错密度大量增加，位错的交割、位错的塞积及位错和溶质原子的交互作用使钢得到强化。这是加工硬化的重要原因。另一个重要原因则是高锰奥氏体的层错能低，形变时容易出现堆垛层错，从而为ε马氏体的形成和形变孪晶的产生创造了条件。常规成分的高锰钢衬板的形变硬化层中常可以看到高密度位错、位错塞积和缠结。ε马氏体和形变孪晶的出现使钢难以变形，尤其是后者的作用更大。上述各种因素都使高锰钢衬板的硬化层得到很高程度的强化，硬度大幅度提高。

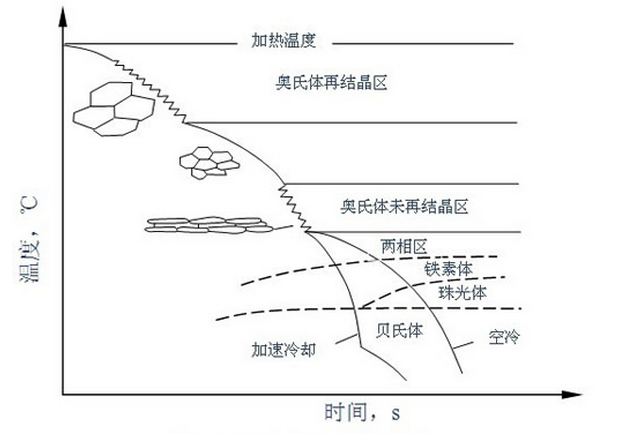

图（2）是高锰钢热处理微观组织结构变化示意图
高锰钢衬板极易加工硬化，因而很难加工，绝大多数是铸件，极少量用锻压方法加工。高锰钢衬板的铸造性能较好。钢的熔点低(约为14()()℃)，钢的液、固相线温度间隔较小，(约为50℃)，钢的导热性低，因此钢水流动性好，易于浇注成型。高锰钢衬板的线膨胀系数为纯铁的1．5倍，为碳素钢的2倍，故铸造时体积收缩和线收缩率均较大，容易出现应力和裂纹。
为提高高锰钢衬板的性能进行过很多合金化、微合金化、碳锰含量调整和沉淀强化处理等方面的研究，并在生产实践中得到应用。介稳奥氏体锰钢的出现则可较局gao大幅度降低钢中碳、锰含量并使钢的形变强化速度提高，可适用于高和中低冲击载荷的工况条件，这是高锰钢衬板的新发展。
(2)无磁钢。这类钢含锰大于17％，碳含量一般均在1.0％以下，常在电机工业中用于制作护环等。这类钢的密度为7.87～7.98g／cm3。由于碳、锰含量均高，钢的导热能力差。导热系数为12.979W／(m?℃)，约为碳素钢的1／3。由于钢是奥氏体组织，无磁性，其磁导率μ为1．003～1．03(H/m)。
