衬板安装于散货机械设备漏斗内壁，是漏斗保护不可缺少的易损部件。常见的散货作业如矿石、 煤炭一经流过漏斗，必然给漏斗衬板造成强烈的冲击磨损。磨损到达一定程度，衬板就要更换。为了减少更换次数，提高衬板寿命，几年来，公司技术人员不断摸索，研究出了不同材料的衬板，如堆焊耐磨衬板、陶瓷衬板、橡胶衬板、铸钢衬板、高铬衬板等。 据了解，多数从事矿石、煤炭作业的企业，使用铸钢衬板最为普遍。原因是铸钢衬板硬度较高，能够承受矿石物料的剧烈冲击。另外,衬板形状简单，通过 批量铸造生产，价格比较便宜。

评价衬板的使用寿命，通常采用2种计量方式： 一是衬板在漏斗上的过料时间；二是物料流经漏斗 的吨数。笔者长期从事矿石作业管理，几年来的数 据积累和统计显示，矿石作业中使用的铸钢衬板的 使用寿命一般为200万~ 300万t。南非矿砂对衬 板磨损最为严重，寿命为100万~ 150万t。对磨损到量的衬板进行更换是常见的设备维修项目。可是，如果需要更换的衬板过多，就会制约设备的高效运行。

通常装卸设备使用率为40% ~ 50%，每年衬板 更换也不过两三次，更换衬板的时间也能够保证。 但是，如果设备使用率上升到70% ~ 80% ,情况则 绝然不同，这意味着设备除去必要的作业准备时间、 职工换班时间，其他时间全部用于装卸作业。若长期以70% ~ 80%的使用率运行，不仅换衬板时间难找，需要更换的衬板数量也随着设备作业量的增长而急剧增加。一般来说，一条生产流程都是由多台设备一同作业，参与作业的衬板总量加起来超过百吨，衬板更换点多、量大,有时会影响正常生产进度。 所以，越是高使用率的流程设备，衬板寿命问题越不 容忽视，解决问题的落脚点应该是，既要满足设备满 负荷生产运行，又要衬板磨损轻、寿命长。

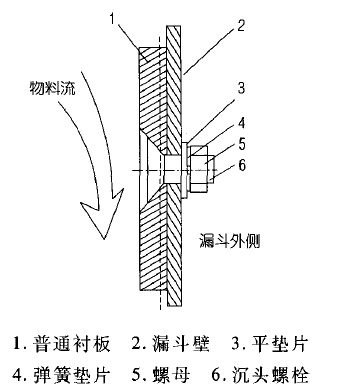

带着这个问题，我们多次对70Cr、90Cr铸钢衬板进行跟踪检测，从中得知，衬板硬度即使达到硬度值HRC40 ~54,也不能在矿石作业中呈现出较高的使用寿命。分析认为，铸钢衬板在熔炼过程中，无论怎样加人能够使衬板变硬的金属，都不能使组织密度提高，结果金属组织疏松，导致耐磨性差。衬板寿 命短的另外一个原因在于衬板结构。图1所示为普 通铸钢衬板，当被矿石物料磨损到图中虚线位置时， 衬板就很容易脱落，为了避免衬板脱落，必须在临近 虚线位置前，大约剩余1/4 ~ 1/3衬板厚度的时候， 把它换下来。这是一种浪费，无疑降低了衬板的有 效使用寿命。

最容易想到的提高衬板寿命的办法是增加衬板厚度。厚度增加1倍，磨损时间自然增加接近1 倍，但是笨重的衬板增加了员工的劳动强度,施工中 存在安全隐患。另一种方法是，在衬板上面铸造上 3 ~5 cm高的肋筋，或者焊接一些零散型钢，在衬板 表面形成网格分布，作业中网格中会积存一定数量 的物料，形成“料打料”，有效减少对衬板的冲击磨 损。这种方法对于矿砂作业比较适合，而对于黏度 大、流动性差的货种，将不仅造成清料困难，而且容 易引起漏斗堵塞。总之，上述2种办法都不够理想。

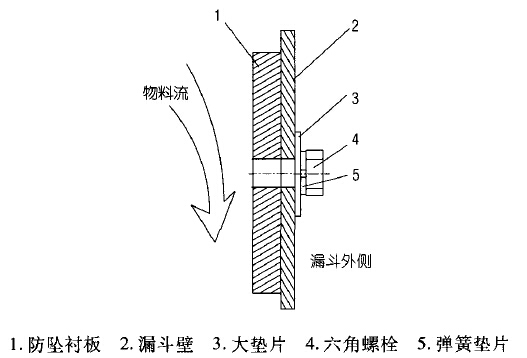

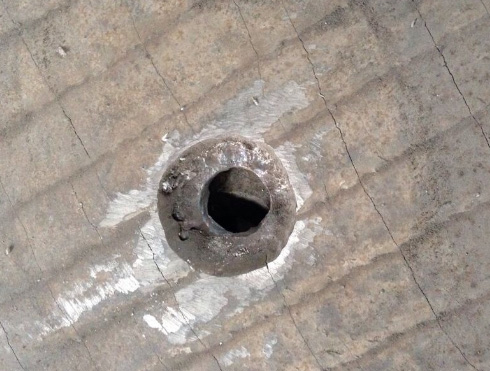

对于流程化、高使用率的装卸设备，衬板的耐磨性能是首先要考虑的，兼顾施工、放料通畅等因素， 衬板还应轻便、表面光滑平整、防坠落、低成本。按 照这些要求，我们尝试使用了防坠型高硬度耐磨衬板，见图2。其特点在于，即使衬板被磨净（磨得没 有了）也不会出现脱落，这个过程也正是衬板被充 分利用、充分延长寿命的过程。另一方面，防坠衬板的材质也有重大革新，不再使用铸钢工艺，而是采用锰含量较高的优质碳素结构钢制作。碳素结构钢组织密度非常高，再经过热处理，硬度达到HRC52 ~ 58。整个设计把衬板的密度、硬度、结构都做了通盘 考虑，因而堆焊衬板具备良好的耐磨性能。正是因 为耐磨性好，堆焊衬板比一般铸钢衬板薄，仅为16 mm左右。衬板上表面光滑如镜，放料极其通畅。

使用结果表明，堆焊衬板与传统的高铬衬板相比，材质利用率提高25%，更换周期延长2 ~3倍， 材料单耗成本降低40% ,有效地消除了因坠落产生 的安全隐患，为流程生产组织带来极大方便。综合情况见表1(表中的“磨损量”为流经漏斗每100万t 物料的磨损量）。

表1KN高硬度耐磨衬板性能表

货种	漏斗衬板			通道衬板	振动器衬板		导料板衬板（肋筋结构）
	磨损量/mm	更换周期/万t	磨损量/mm更换周期/万t		磨损量/m叫	更换周期/万t	磨损量/mm	更换周期/万t
巴矿	1.3	800	1.5	700	1.4	750	2.0	400
澳矿	1.0	900	1.2	800	1.1	850	1.5	500
南矿	1,6	600	1.8	550	1.7	600	2.5	300
印矿	1.1	800	1.3	700	1.2	700	1.4	400
煤炭	0.7	1 300	0.8	1 200	0.7	1 300	1.5	800
